การเปลี่ยนขนาดชิ้นส่วนเครื่องบรรจุแคปซูล: 5 ส่วนสำคัญที่ต้องปรับตั้ง

เครื่องบรรจุแคปซูลการเปลี่ยนสายการผลิตเป็นขั้นตอนปกติสำหรับผู้ผลิตยาหลายประเภทขนาดแคปซูลระบบการเปลี่ยนถ่ายอุปกรณ์ที่ออกแบบมาอย่างดีจะช่วยให้กระบวนการนี้ง่ายขึ้นอย่างมาก แทนที่จะเสียเวลามากเกินไปกับการถอดประกอบและปรับแต่งที่ซับซ้อน ผู้ปฏิบัติงานสามารถมุ่งเน้นไปที่ส่วนประกอบหลักจำนวนจำกัดและทำการเปลี่ยนถ่ายอุปกรณ์ได้อย่างมีประสิทธิภาพ

บทความนี้อธิบายถึงห้าส่วนสำคัญที่เกี่ยวข้องกับการเปลี่ยนขนาดแคปซูล ความท้าทายทั่วไปที่เกิดขึ้นระหว่างการเปลี่ยนขนาดแบบดั้งเดิม และวิธีที่เครื่องจักรของเราได้รับการออกแบบมาเพื่อให้กระบวนการนี้รวดเร็วและแม่นยำยิ่งขึ้น

1. ความเข้ากันได้ของเครื่องบรรจุแคปซูล: เครื่องเดียวใช้ได้กับแคปซูลหลายขนาด

ในกระบวนการผลิตแคปซูล ผลิตภัณฑ์ที่แตกต่างกันอาจต้องการขนาดแคปซูลที่แตกต่างกันไปตามสูตร ความหนาแน่นของผง และปริมาณการบรรจุ สำหรับผู้ผลิตที่จัดการกับผลิตภัณฑ์ที่หลากหลาย ความสามารถในการผลิตแคปซูลหลายขนาดบนเครื่องเดียวกันจะช่วยเพิ่มความยืดหยุ่นในการผลิตได้มากขึ้น ส่วนนี้จะสำรวจขนาดแคปซูลทั่วไปที่เครื่องบรรจุแคปซูลสามารถผลิตได้ และประโยชน์สำหรับผู้ผลิต

1.1 ขนาดแคปซูลที่เข้ากันได้

แคปซูลมีจำหน่ายในขนาดมาตรฐานต่างๆ เพื่อให้เหมาะสมกับสูตรยา ปริมาณยา และขนาดบรรจุที่แตกต่างกัน สำหรับแคปซูลแข็ง ขนาดทั่วไปมีตั้งแต่ 000# ถึง 5# โดย 000# เป็นขนาดที่ใหญ่ที่สุด และ 5# เป็นขนาดที่เล็กที่สุดในขนาดมาตรฐาน

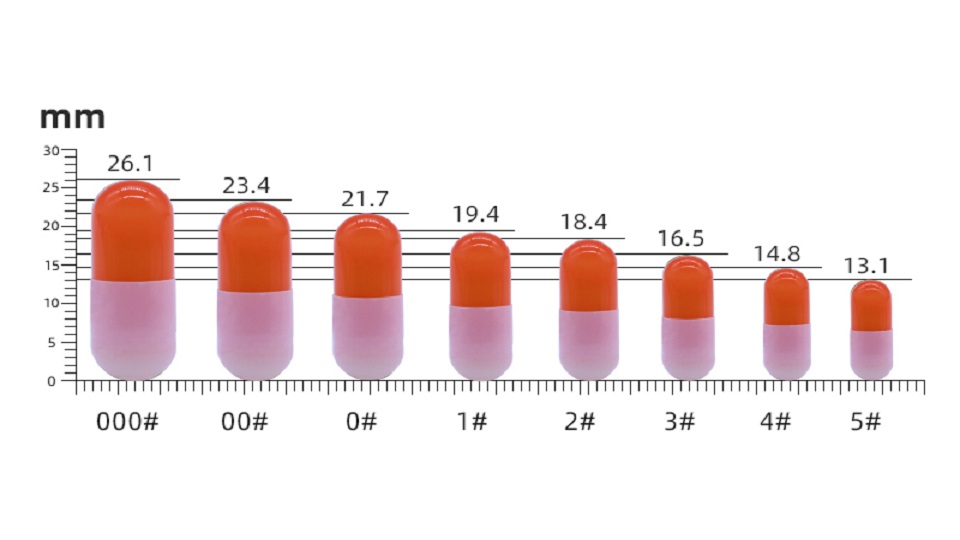

แคปซูลขนาดต่างๆ

เครื่องบรรจุแคปซูลที่มีช่วงขนาดกว้างสามารถปรับแต่งให้รองรับแคปซูลได้หลายขนาด ตั้งแต่ 000# ถึง 5# โดยการเปลี่ยนชิ้นส่วนที่เกี่ยวข้องและทำการปรับแต่งที่จำเป็น ชิ้นส่วนที่ใช้ในการจัดวาง แยก บรรจุ และปล่อยแคปซูลโดยตรงจะต้องตรงกับขนาดแคปซูลที่เลือก

1.2 ประโยชน์ของการรองรับหลายขนาด

ความสามารถในการผลิตแคปซูลหลายขนาดด้วยเครื่องบรรจุแคปซูลเพียงเครื่องเดียว ช่วยให้ผู้ผลิตมีความยืดหยุ่นในการผลิตมากขึ้น

ผลิตสินค้าได้หลายชนิดด้วยเครื่องจักรเพียงเครื่องเดียว

ผลิตภัณฑ์ยา ผลิตภัณฑ์เสริมอาหาร และผลิตภัณฑ์ดูแลสุขภาพที่แตกต่างกัน อาจต้องการแคปซูลขนาดต่างกัน ขึ้นอยู่กับปริมาณยา สูตร และข้อกำหนดของผลิตภัณฑ์ เครื่องบรรจุแคปซูลแบบหลายขนาดช่วยให้ผู้ผลิต โดยเฉพาะอย่างยิ่ง CDMO (องค์กรรับจ้างพัฒนาและผลิต) สามารถจัดการกับผลิตภัณฑ์ที่หลากหลายโดยใช้เครื่องบรรจุแคปซูลเพียงเครื่องเดียว

ลดการลงทุนด้านอุปกรณ์

เครื่องบรรจุแคปซูลที่สามารถรองรับได้หลายขนาดจะช่วยลดความจำเป็นในการใช้อุปกรณ์การผลิตเพิ่มเติม นอกจากนี้ยังช่วยให้ผู้ผลิตใช้พื้นที่การผลิตที่มีอยู่อย่างจำกัดได้อย่างมีประสิทธิภาพมากขึ้น

เพิ่มความยืดหยุ่นในการผลิต

ผู้ผลิตที่ผลิตสินค้าหลายชนิดหรือหลายล็อตการผลิตสามารถสลับระหว่างข้อกำหนดของแคปซูลได้ตามตารางการผลิตของตน

อย่างไรก็ตาม ความเข้ากันได้กับแคปซูลหลายขนาดเป็นเพียงส่วนหนึ่งของสมการเท่านั้น ประสิทธิภาพของกระบวนการเปลี่ยนขนาดแคปซูลก็มีความสำคัญไม่แพ้กัน หากการเปลี่ยนขนาดแคปซูลต้องใช้ขั้นตอนที่ซับซ้อนและใช้เวลานาน การยืดหยุ่นบางส่วนที่ได้จากความเข้ากันได้ของเครื่องบรรจุแคปซูลอาจสูญหายไป

2. ภาพรวมการเปลี่ยนเครื่องบรรจุแคปซูล

แม้ว่าเครื่องบรรจุแคปซูลเครื่องหนึ่งจะสามารถรองรับแคปซูลได้หลายขนาด แต่ก็ไม่สามารถเปลี่ยนขนาดแคปซูลได้ง่ายๆ เพียงแค่ปรับการตั้งค่าบนแผงควบคุม ชิ้นส่วนกลไกที่เกี่ยวข้องจะต้องได้รับการปรับให้เข้ากับข้อกำหนดของแคปซูลใหม่ด้วย

ส่วนนี้จะแนะนำชิ้นส่วนสำคัญ 5 ชิ้นที่ต้องเปลี่ยนระหว่างการเปลี่ยนเครื่องบรรจุแคปซูล และอธิบายถึงความท้าทายหลักของการเปลี่ยนเครื่องแบบดั้งเดิม และเหตุใดการออกแบบที่เปลี่ยนเครื่องได้ง่ายจึงมีความสำคัญต่อประสิทธิภาพการผลิต

2.1 ห้าส่วนสำคัญที่ต้องปรับแต่ง

เมื่อเปลี่ยนขนาดแคปซูลจากขนาดหนึ่งไปอีกขนาดหนึ่ง เครื่องบรรจุแคปซูลจะต้องได้รับการปรับแต่งในห้าส่วนสำคัญ ได้แก่ สถานีป้อนแคปซูล แม่พิมพ์บนและล่าง จานจ่ายยาและใบมีดปาดผง แท่งบรรจุ และสถานีปล่อยแคปซูล

สถานีป้อนแคปซูลมีหน้าที่นำทางและลำเลียงแคปซูลเปล่าเข้าไปในแม่พิมพ์ด้านบนและด้านล่าง แคปซูลแต่ละชนิดมีเส้นผ่านศูนย์กลางและความยาวแตกต่างกัน ดังนั้นหวีป้อนแคปซูล แผ่นหมุน และตัวยึดจึงต้องมีขนาดที่ตรงกับผลิตภัณฑ์ที่เลือกใช้

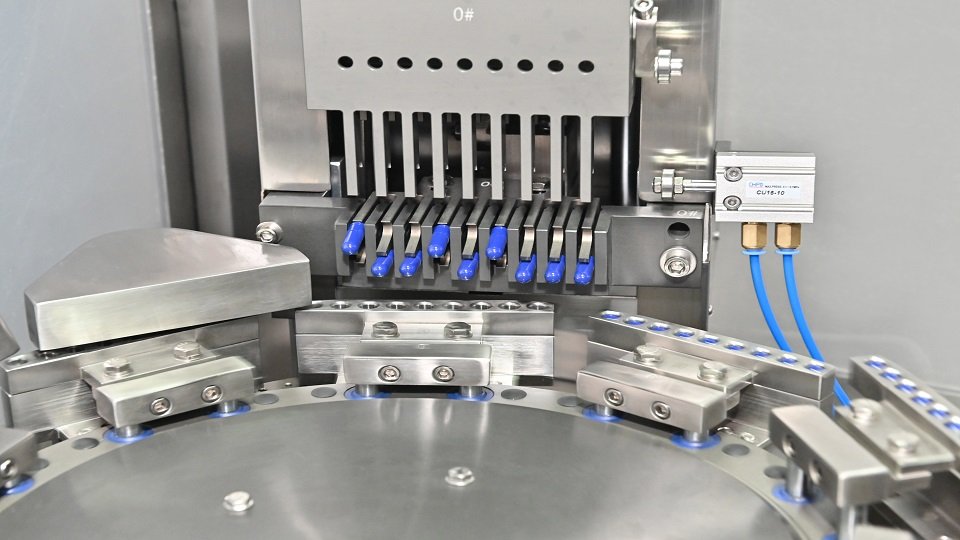

สถานีป้อนแคปซูล

แม่พิมพ์ด้านบนและด้านล่างมีหน้าที่ยึดตัวแคปซูลและฝาแคปซูลตามลำดับในระหว่างกระบวนการแยก การบรรจุผง และการล็อค เนื่องจากแคปซูลขนาดต่างๆ มีขนาดภายนอกที่แตกต่างกัน ดังนั้นช่องในแม่พิมพ์จึงต้องสอดคล้องกับข้อกำหนดของแคปซูล ควรเปลี่ยนแม่พิมพ์เพื่อให้แคปซูลอยู่ในตำแหน่งที่ถูกต้องระหว่างการทำงาน

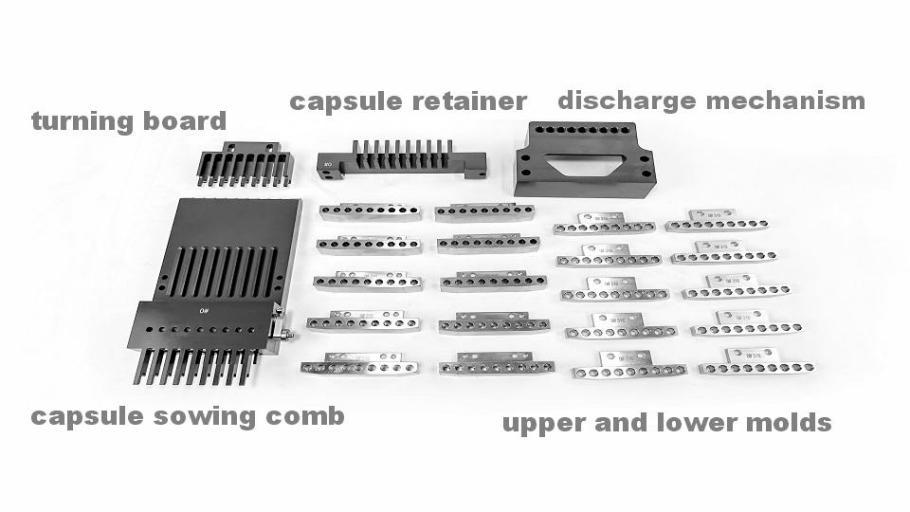

ส่วนหนึ่งของแม่พิมพ์เครื่องบรรจุแคปซูล

แผ่นกำหนดปริมาณยาเป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดที่มีผลต่อผงยาน้ำหนักบรรจุในระหว่างการทำงาน ผงยาจะถูกสะสมและอัดแน่นในแผ่นจ่ายยาเพื่อสร้างเป็นก้อนผงยาตามที่ต้องการก่อนที่จะถูกถ่ายโอนเข้าไปในตัวแคปซูล เนื่องจากแคปซูลแต่ละชนิดมีปริมาตรภายในที่แตกต่างกัน แผ่นจ่ายยาจึงต้องตรงกับข้อกำหนดที่ต้องการ ตัวกวาดผงยาจะทำงานร่วมกับระบบจ่ายยาเพื่อควบคุมและรักษาระดับผงยาบนแผ่นจ่ายยา ตำแหน่งของตัวกวาดผงยาก็ต้องได้รับการปรับอย่างถูกต้องเพื่อให้มั่นใจได้ว่าการจ่ายยามีความเสถียร

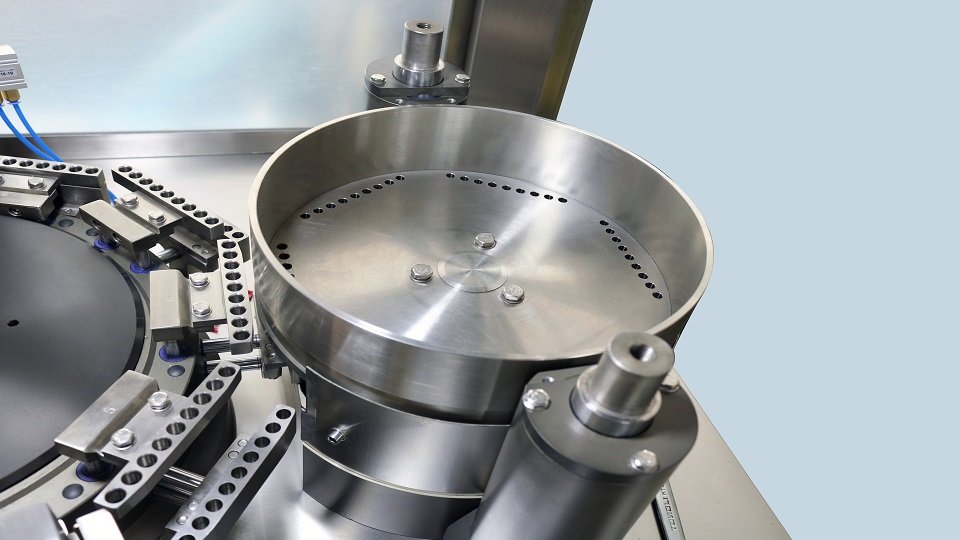

แผ่นจ่ายยา

The filling rods compress the powder within the dosing disc and help form the powder plug that is subsequently transferred into the capsule body. Different capsule sizes require corresponding filling components to ensure that the powder plugs are properly formed and transferred. Therefore, the filling rods need to be changed during capsule filler changeover.

After filling and capsule locking, finished products are discharged from the capsule filling machine. The discharge mechanism needs to accommodate the dimensions of the finished capsule. Its position therefore needs to be adjusted according to the capsule size to ensure smooth discharge.

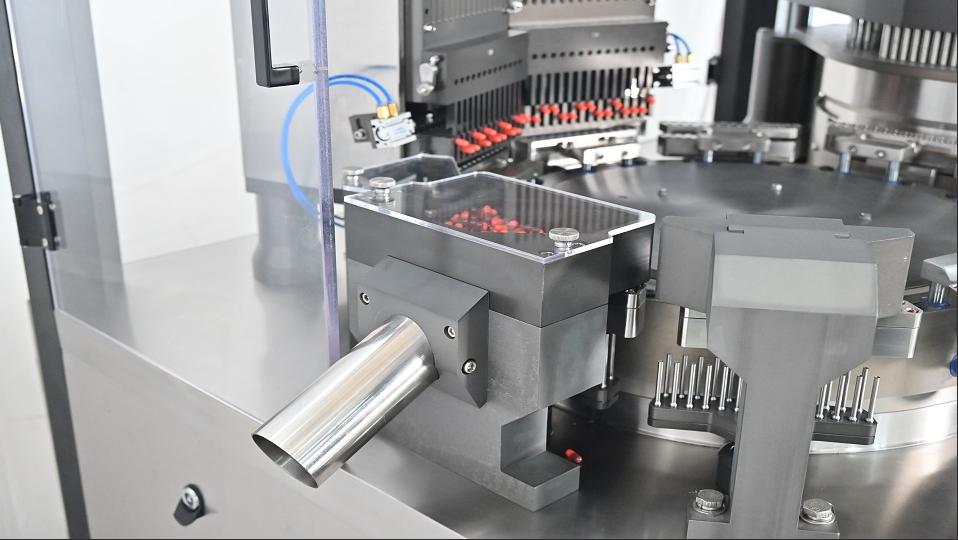

Discharge station

2.2 Common Problems with Traditional Capsule Filling Machine Changeover

Although changing capsule sizes is a standard operation, poorly designed changeover procedures of capsule filling machine can create considerable inconvenience for operators. Here are some common problems with traditional capsule filling machine changeover.

Long changeover time

Multiple format parts need to be removed, replaced, and adjusted. If every step requires complicated disassembly, the machine may remain idle for an extended period. Long downtime could significantly affect production capacity and stability.

Difficult alignment

After replacing components, their positions need to be accurately aligned. If alignment is time-consuming or relies heavily on operator experience, the changeover process becomes less efficient. What’s more, misalignment can cause inaccurate filling weight and even machine shutdown.

Repeated adjustment

Even after installing the correct format parts, operators may need to fine-tune their positions. Without convenient adjustment mechanisms, this can make the changeover process of capsule filling machine unnecessarily complicated.

These issues are particularly noticeable for manufacturers producing multiple products or frequently switching between capsule specifications.

2.3 Why Faster Changeover Matters

For manufacturers with frequent product changes,changeover timeis directly related to production efficiency.

A shorter and more convenient changeover process can:

• Reduce machine downtime
• Increase equipment utilization
• Simplify operator work
• Make multi-product manufacturing more practical

Therefore, when evaluating a capsule filling machine, manufacturers should consider not only product compatibility, but also how easily the machine can change between them.

3. How Do We Achieve Easy Changeover

Our capsule filling machine features modular design, making the key changeover parts quick and easy to replace. The operations are straightforward, reducing both changeover time and operational complexity. This allows manufacturers, especially CDMO, to switch between different products more efficiently, minimizing downtime and enabling faster production changeovers.

3.1 Capsule Feeding Station

To switch capsule feeding station during changeover of our capsule filling machine, first you only need loosen the fixing screws and orderly remove the capsule sowing comb, capsule retainer and turning board. Then install the corresponding capsule retainer, turning board and capsule sowing comb for the new capsule size in sequence.

After installation, the key issue is not simply whether the components are securely fixed, but whether they are accurately aligned with each other and the molds. Therefore testing rods are provided for right positioning between capsule retainer and upper and lower molds below it. This reduces reliance on visual judgment and makes the positioning process more repeatable and operator-friendly.

3.2 Upper and Lower Mold

The upper and lower molds are another critical group of components that must be changed when switching products. During capsule filler changeover, remove the existing upper and lower molds and install the mold set corresponding to the new capsule size.

Firstly install lower molds with screws, and then upper molds. In the whole process, alignment is of the ultimate importance. If the molds are not correctly aligned, the capsule may not be positioned properly during operation, which can affect capsule feeding and locking, and increase the risk of filling inaccuracy as well as mechanical interference.

Our machine provides high precision testing rods to assist mold alignment. During installation, two testing rods are placed each side of upper and lower molds. Then, rotate the rods while adjusting the position of the upper mold. The operator can judge the alignment by checking the tightness and resistance when turning the testing rods. If the upper mold is not correctly positioned, the rods may be difficult to turn or experience excessive resistance.

Continue fine-tuning the upper mold position until the calibration rods can move up and down smoothly without being stuck or excessively tight. Once the alignment is confirmed, tighten the fixing screws to secure the upper mold in the correct position.

This calibration method provides a clear physical reference for mold alignment, making the adjustment more accurate and easier for operators to perform. This turns what could otherwise be a time-consuming trial-and-error adjustment into a more controlled positioning process.

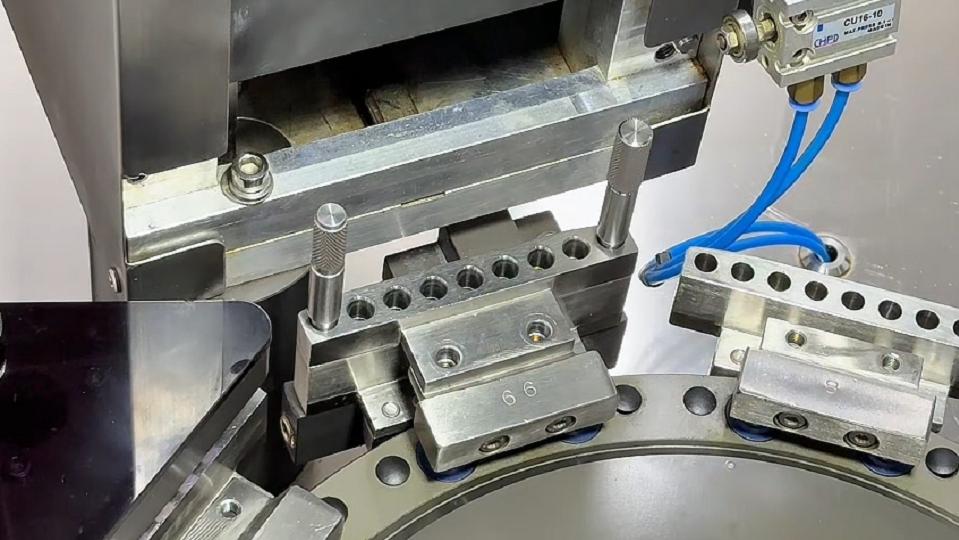

Install upper and lower molds with testing rods

3.3 Dosing Disc and Powder Scraper

During changeover of capsule filling machine, dosing disc and powder scraper of filling station should be replaced, which involves calibration adjustment after replacement.

To simplify this process and reduce material leakage, filling station of our capsule filler is equipped with a multi-dimensional adjustment mechanism, allowing the dosing disc to be adjusted in multiple directions. Also, with feeler gauge, the gap between dosing disc and copper plate can be precisely adjusted.

The powder scraper is also changed or adjusted accordingly to ensure that the powder is properly distributed and leveled across the dosing area.

What’s more, since the dosing disc directly influences the powder filling volume, different production requirements may call for different dosing configurations. Therefore, we provide dosing discs in not only different sizes, but also different thicknesses.

This gives customers greater flexibility when configuring the machine for different capsules and powder filling requirements, rather than limiting the changeover to capsule-size matching alone.

3.4 Filling Rod

Filling rod replacement is another important step in capsule size changeover. In traditional capsule filling machines, filling rods are often removed and replaced one by one. When a complete set of filling rods needs to be changed, this process can be time-consuming. In addition, the height of each filling rod needs to be adjusted accurately, making it difficult to achieve consistent positioning and increasing the operator’s workload.

To make this process faster and easier, our machine uses pull-out slot filling rod holder. Instead of replacing the filling rods individually, the holder can securely clamp a complete set of filling rods, allowing the entire set to be removed and replaced as one unit. This significantly simplifies the changeover process and reduces the time required for filling rod replacement.

The filling station is also equipped with clear calibrations, providing a direct reference for height adjustment of filling rods.

By combining the set-based filling rod replacement design with clear height graduations, our machine makes both replacement and height adjustment faster, easier, and more precise, helping maintain consistent filling weight during production.

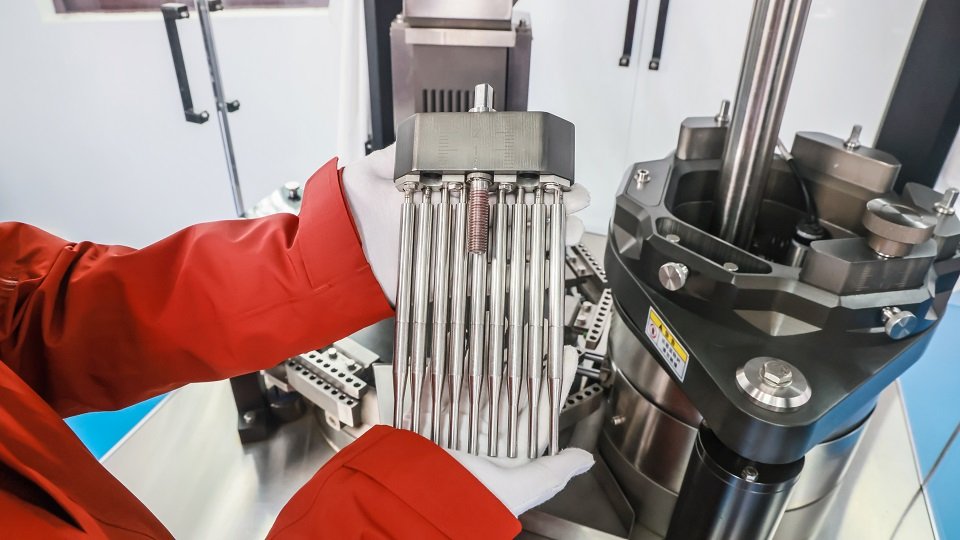

Pull-out slot filling rod holder

3.5 Capsule Discharge Station

The final part to replace is the capsule discharge station. After filling and capsule closing, the finished capsules need to be transferred out of the machine smoothly. Since different capsule specifications have different dimensions, the discharge mechanism needs to be positioned accordingly.

Simply adjusting the corresponding screws to switch discharge mechanism for the new capsule specification is enough. Also, it is important to check whether the discharge port in alignment with the capsule ejection pin.

4. บทสรุป

สำหรับผู้ผลิตแคปซูลที่มีข้อกำหนดหลากหลาย โดยเฉพาะอย่างยิ่งผู้รับจ้างผลิต เครื่องบรรจุแคปซูลที่สามารถรองรับแคปซูลหลายขนาดมีความสำคัญอย่างยิ่ง การที่สามารถรองรับแคปซูลขนาดต่างๆ ได้ในเครื่องเดียว ทำให้ผู้ผลิตมีความยืดหยุ่นมากขึ้นในการตอบสนองความต้องการด้านการผลิตและคำสั่งซื้อของลูกค้าที่หลากหลาย

อย่างไรก็ตาม ความเข้ากันได้เป็นเพียงจุดเริ่มต้นเท่านั้น สำหรับเครื่องบรรจุแคปซูลที่เปลี่ยนขนาดแคปซูลบ่อยครั้ง เวลาที่ใช้ในการเปลี่ยนขนาดและขั้นตอนการใช้งานที่ยากลำบวกอาจส่งผลกระทบต่อการผลิตมากยิ่งขึ้น การเปลี่ยนขนาดที่ซับซ้อนหมายถึงเวลาหยุดทำงานของเครื่องจักรที่นานขึ้น ในขณะที่การปรับแต่งซ้ำๆ และใช้เวลานานอาจลดประสิทธิภาพการผลิตโดยรวมและส่งผลกระทบต่อความยั่งยืนของการผลิต

ด้วยการคำนึงถึงปัญหาที่ลูกค้าเผชิญเหล่านี้ Rich Packing จึงออกแบบเครื่องบรรจุแคปซูลด้วยโครงสร้างแบบโมดูลาร์และเน้นการเปลี่ยนชิ้นส่วน เพื่อให้การเปลี่ยนและปรับแต่งชิ้นส่วนหลักทั้ง 5 ชิ้นทำได้รวดเร็ว ง่าย และแม่นยำยิ่งขึ้น

เครื่องจักรของเราช่วยให้ลูกค้าลดเวลาในการเปลี่ยนการผลิต ลดความยุ่งยากในการปฏิบัติงาน และกลับเข้าสู่การผลิตได้เร็วขึ้น ซึ่งเป็นการวางรากฐานที่มั่นคงและต่อเนื่องสำหรับการผลิต โดยเฉพาะอย่างยิ่งสำหรับผู้ผลิตที่ต้องจัดการกับแคปซูลหลายขนาด

การเปลี่ยนเครื่องบรรจุแคปซูลของ Rich Packing อย่างรวดเร็ว
